ઓટોમેટિક લીનિયર સર્વો સિંગલ હેડ બોટલ ચક સ્ક્રુ કેપિંગ મશીન

• મોડલ નંબર: VK-SCC
• લાગુ બોટલની ઊંચાઈ: 60-380mm
• લાગુ બોટલ ગરદન વ્યાસ: 16-50mm
• મોટર વોલ્ટેજ: 220v (કસ્ટમાઇઝ કરો)
• મોટર પાવર: 0.37kw
• ઉત્પાદન ક્ષમતા: 1200-1500 બોટલ/કલાક
• મશીનનું કદ: 600*210*900mm
• પેકિંગ: લાકડાના પૂંઠું
• મશીન વજન: 140 કિગ્રા

વિડીયો જુઓ

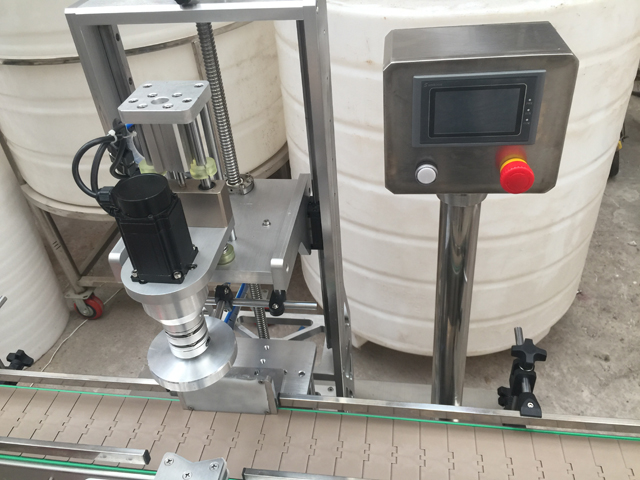

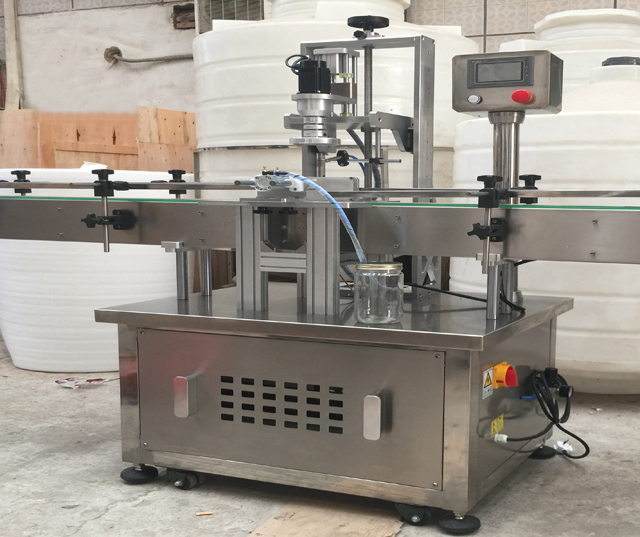

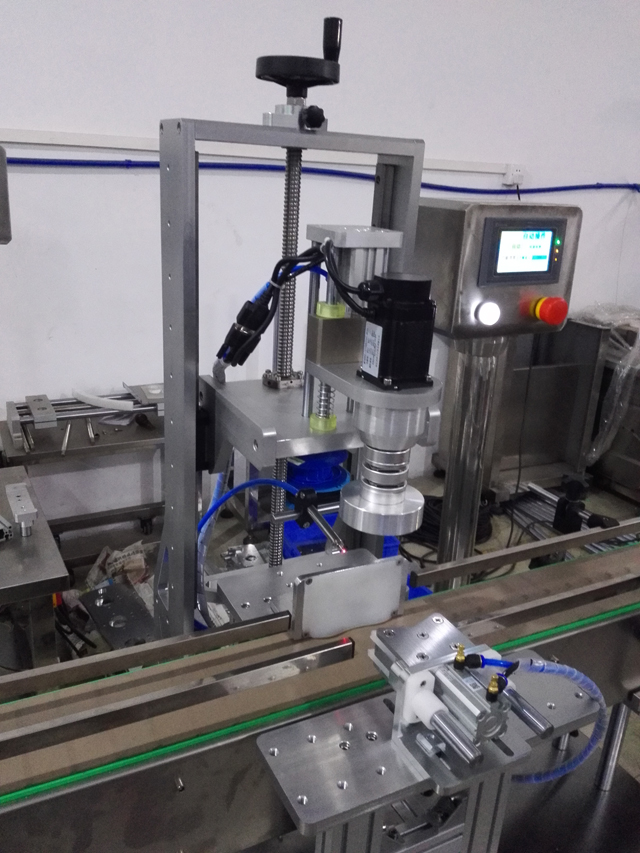

સાધનસામગ્રી સિંગલ હેડ કેપિંગ મશીન વિહંગાવલોકન

સ્ટેનલેસ સ્ટીલ સામગ્રી અપનાવે છે, મશીન કાટ-પ્રતિરોધક અને સાફ કરવા માટે સરળ છે. કોમ્પેક્ટ સ્ટ્રક્ચર ડિઝાઇન સાથે, તે નાની ફ્લોર સ્પેસ લે છે. જ્યારે, ઉચ્ચ કાર્યક્ષમતા અને વિશ્વસનીયતા સાથે, તે ઉચ્ચ ઓટોમેશન ધરાવતું મશીન છે જેને માત્ર એક ઓપરેશનલ કર્મચારીઓની જરૂર છે. તે ઓટોમેટિક ફિલિંગ અને કેપિંગ સાધનો છે જે મિકેનિઝમ, વીજળી અને ન્યુમેટિક્સને એકમાં જોડે છે.

ટેકનિકલ પરિમાણો

• મોડલ નંબર: VK-SCC
• લાગુ બોટલની ઊંચાઈ: 60-380mm
• લાગુ બોટલ ગરદન વ્યાસ: 16-50mm
• મોટર વોલ્ટેજ: 220v (કસ્ટમાઇઝ કરો)
• મોટર પાવર: 0.37kw
• ઉત્પાદન ક્ષમતા: 1200-1500 બોટલ/કલાક
• મશીનનું કદ: 600*210*900mm
• પેકિંગ: લાકડાના પૂંઠું
• મશીન વજન: 140 કિગ્રા

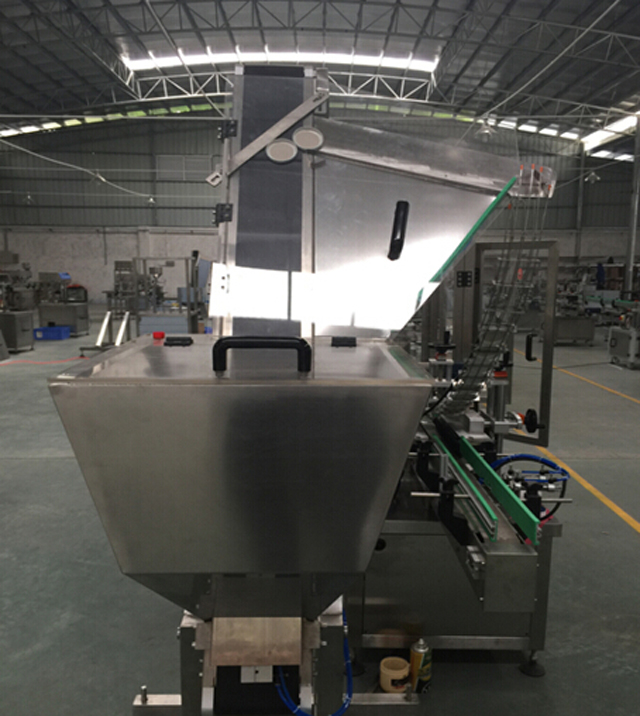

(નોંધ: બરણીઓ પર કેપ માટે મશીનને કામદારના હાથ દ્વારા ખવડાવવામાં આવે છે; ઓટોમેટિક કેપ્સ ફીડિંગ સિસ્ટમ પસંદ કરવી વૈકલ્પિક છે જેના ચિત્રો નીચે દર્શાવેલ છે)

સાધનોની સ્થાપના

મશીનને પ્રી-બરી એન્કર સ્ક્રૂની જરૂર નથી. તે અનપેક કર્યા પછી, આખા મશીનને નક્કર અને સપાટ ફ્લોર પર મૂકો અને પછી મશીન લેગ સ્ક્રૂની ઊંચાઈને સમાયોજિત કરો.

દરેક પગમાં લોડ બેરિંગ છે તેની ખાતરી કરવા માટે કોઈપણ ટિલ્ટને સુધારવા માટે લેવલ ગેજનો ઉપયોગ કરો. એકવાર ગોઠવણો સમાપ્ત થઈ જાય, પછી પાણીની ઇનલેટ નળી, કચરો ડિસ્ચાર્જિંગ નળી, પાવર સપ્લાય અને હવાના સ્ત્રોતને કનેક્ટ કરો અને સારી રીતે ઠીક કરો.

ઉપયોગ અને સંચાલન (પેનલ કાર્યો)

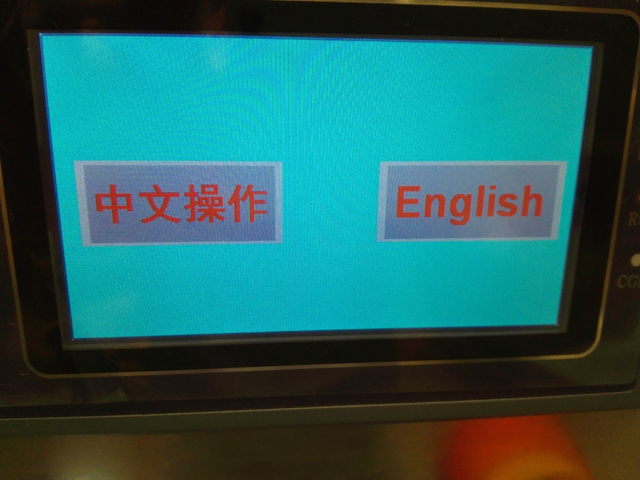

1. ઇક્વિપમેન્ટ કેસની જમણી બાજુએ મુખ્ય પાવર સ્વીચ અને સ્વિચ ચાલુ કરો, અને પછી માનવ-કમ્પ્યુટર ઇન્ટરફેસ નીચે પ્રમાણે સ્ટાર્ટ-અપ સ્ક્રીન દર્શાવે છે:

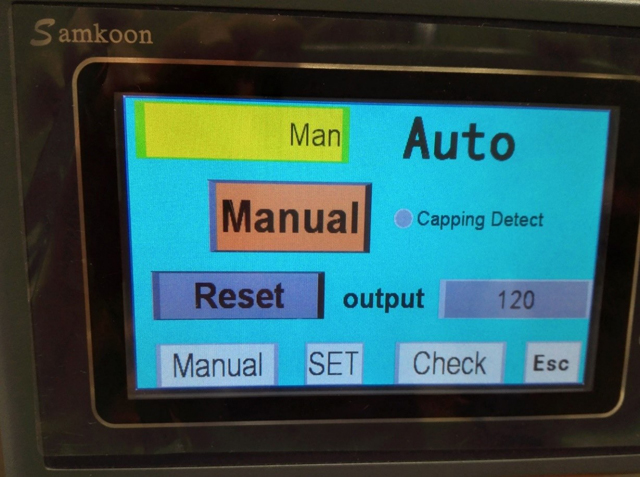

2. એક આયકન પર ક્લિક કરો, અને સ્ક્રીન નીચે શિફ્ટ થઈ જશે:

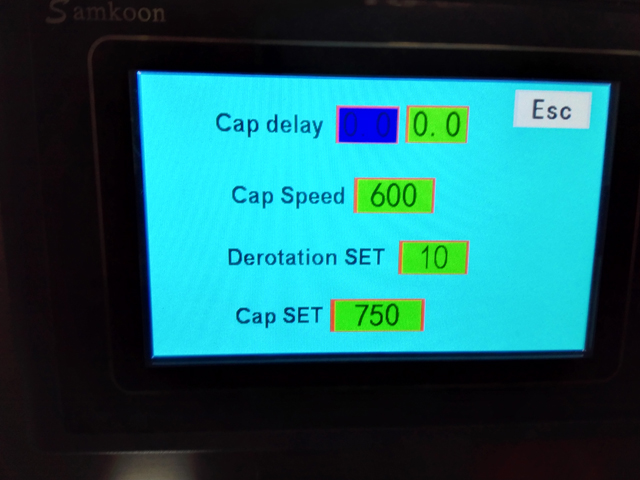

3.0 નીચેની સ્ક્રીનમાં દાખલ થવા માટે SET પર ક્લિક કરો:

3.1 કેપિંગ વિલંબનો અર્થ થાય છે જ્યારે બોટલનો અનુભવ થાય છે, ત્યારે વિલંબ આગામી ચળવળ સુધી શરૂ થાય છે. તે વિવિધ કદની બોટલોના ગોઠવણમાં સગવડ ઉમેરે છે.

3.2 કેપીંગ સ્પીડ એ કેપીંગ મોટરની ફરતી ઝડપ છે. કેપીંગ સેટીંગ પલ્સ વેલ્યુ દર્શાવે છે જે કેપીંગ સમય અને કેપીંગ પોઝિશન દર્શાવે છે. કેપિંગનો કાર્ય પ્રવાહ બોટલ-ક્લિપિંગ-કેપિંગ-કેપિંગ પોઝિશન ફરી શરૂ થાય છે-બોટલ-ક્લિપિંગ બંધ થાય છે. જ્યારે કેપિંગ વિલંબ 0 સાથે હોય, તો તેનો અર્થ એ કે કોઈ વિલંબ સેટ નથી.

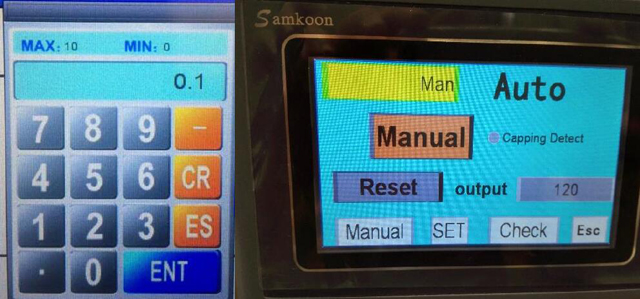

4.0 પેરામીટર્સની જમણી બાજુએ અનુરૂપ અંક બોક્સ પર ક્લિક કરો અને નીચે પેરામીટર એડજસ્ટમેન્ટ સ્ક્રીન્સ પોપ અપ થશે, જ્યાં CR ક્લિયરિંગ માટે છે, ES અસ્તિત્વમાં છે અને કન્ફર્મ કરવા માટે Enter છે. મેન્યુઅલ પર ક્લિક કરતી વખતે, મોડ ઓટો મોડમાં શિફ્ટ થઈ જશે, અને મશીન આપમેળે ચાલશે.

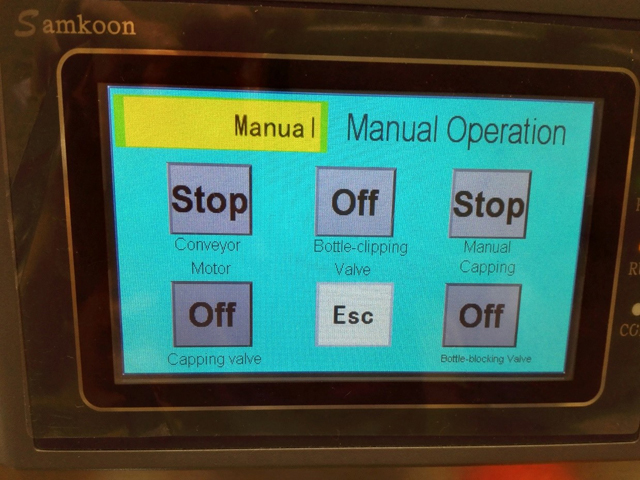

5.0 મેનુ સ્ક્રીન પર પાછા જાઓ અને નીચેની સ્ક્રીનમાં દાખલ થવા માટે સ્ક્રીનના તળિયે મેન્યુઅલ પર ક્લિક કરો. જો અલગ મેન્યુઅલ કામગીરી જરૂરી હોય, તો ચાલુ રાખવા માટે અનુરૂપ સ્વીચો પર ક્લિક કરો.

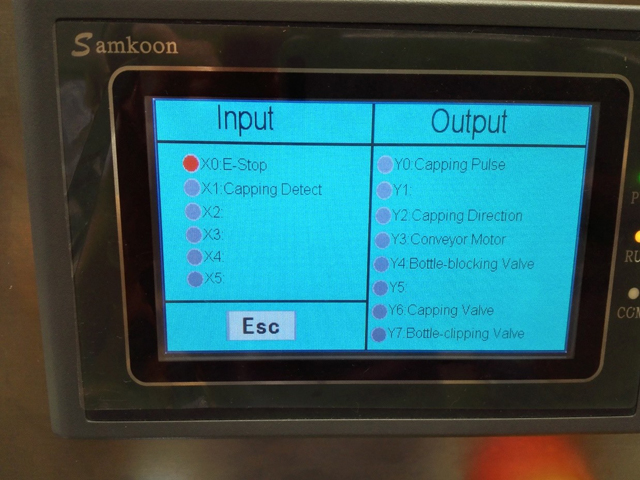

6.0 મેનુ સ્ક્રીન પર પાછા જાઓ અને નીચેની સ્ક્રીનમાં દાખલ થવા માટે ચેક પર ક્લિક કરો. જ્યારે સૂચક ચાલુ હોય, ત્યારે તે PLC પરના અનુરૂપ ઇનપુટમાં સિગ્નલ ઇનપુટ છે તે દર્શાવે છે. નીચેની સ્ક્રીન જુઓ:

કાર્ય પ્રવાહ

PLC ઇનપુટ અને આઉટપુટના ચિત્રો

X1 કેપિંગ ડિટેક્ટ: જ્યારે બોટલ સેન્સ કરવામાં આવે છે, ત્યારે X1 સૂચક ચાલુ રહેશે. પછી વિલંબ શરૂ થાય છે, અને વિલંબ સમાપ્ત થયા પછી બોટલ-ક્લિપિંગ અને કેપિંગ શરૂ થાય છે.

X0 ઇ-સ્ટોપ: સામાન્ય પરિસ્થિતિ દરમિયાન, X0 સૂચક બંધ રહેશે. જ્યારે તે હતાશ થાય છે, ત્યારે મશીન બંધ થઈ જશે, અને તમામ હલનચલન તેમના મૂળ પર ફરી શરૂ થશે.

Y0 કેપિંગ પલ્સ: જ્યારે Y0 સૂચક ચાલુ હોય, ત્યારે તે બતાવે છે કે પલ્સ કામ પર છે.

Y2 કેપિંગ દિશા: જ્યારે Y2 સૂચક ચાલુ હોય, ત્યારે તે બતાવે છે કે કેપિંગ દિશા કામ કરી રહી છે.

Y3 કન્વેયર મોટર: જ્યારે Y3 સૂચક ચાલુ હોય, ત્યારે કન્વેયર ચાલે છે.

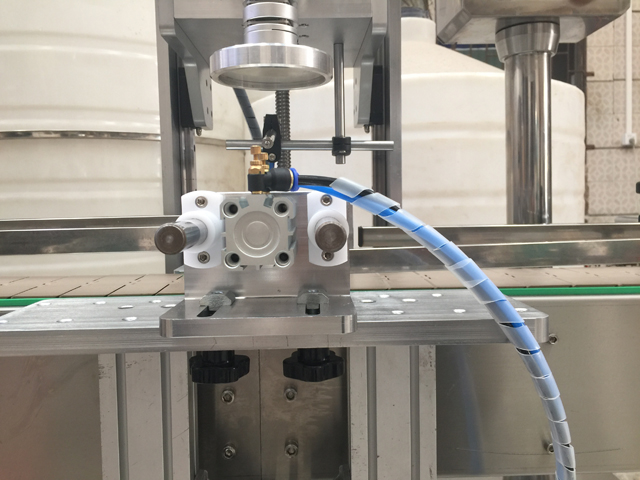

Y4 બોટલ-બ્લૉકિંગ વાલ્વ: જ્યારે Y4 સૂચક ચાલુ હોય, ત્યારે તે બતાવે છે કે બોટલ-ક્લિપિંગ સિલિન્ડર કામ કરી રહ્યું છે.

Y6 કેપિંગ વાલ્વ: જ્યારે Y6 સૂચક ચાલુ હોય, ત્યારે તે બતાવે છે કે કેપિંગ વાલ્વ કામ કરી રહ્યું છે.

Y7 બોટલ ક્લિપિંગ વાલ્વ, જ્યારે Y7 સૂચક ચાલુ હોય, ત્યારે તે બતાવે છે કે બોટલ-ક્લિપિંગ સિલિન્ડર કામ કરી રહ્યું છે.

સામાન્ય ભૂલો અને મુશ્કેલી-નિવારણ

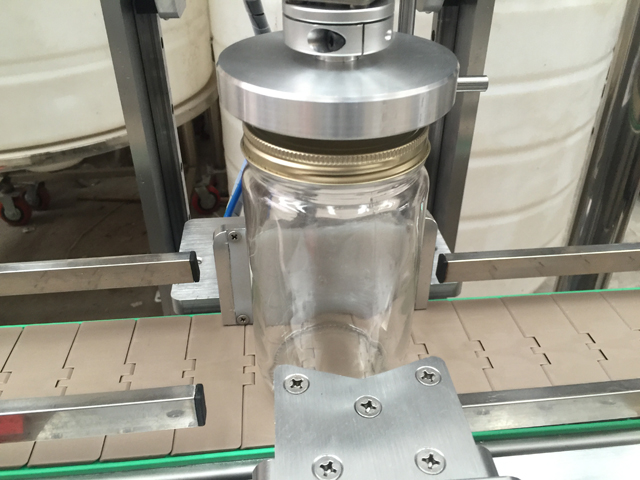

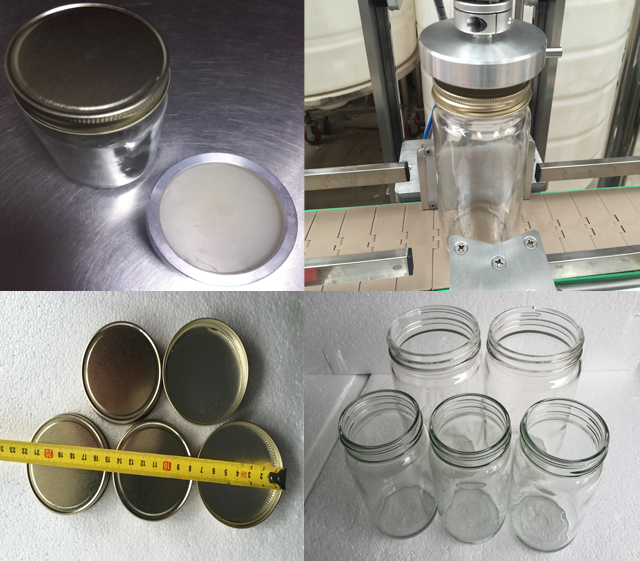

કેપિંગ બોટલ અને નમૂનાઓ
