કેબલ વાયર ઇલેક્ટ્રિક વાયરિંગ ટ્યુબ ફ્લેગ લેબલીંગ મશીન સેમી ઓટોમેટિક

• મોડલ: VK-T807
• લેબલિંગ ચોકસાઇ: ±1mm (ઉત્પાદન લેબલના વિચલનને બાકાત રાખો)
• લેબલિંગ ઝડપ: 20~40pcs/મિનિટ (તે ઉત્પાદનના કદ સુધી)
• લાગુ ઉત્પાદન કદ: 20≤લંબાઈ≤300mm, 20≤પહોળાઈ≤200mm
• લાગુ લેબલ કદ: 20≤લંબાઈ≤150mm, 20≤પહોળાઈ≤150mm
• મશીનનું કદ: 700×400×700mm
• પાવર: 220V, 50/60HZ
• વજન: 55 કિગ્રા

વિડીયો જુઓ

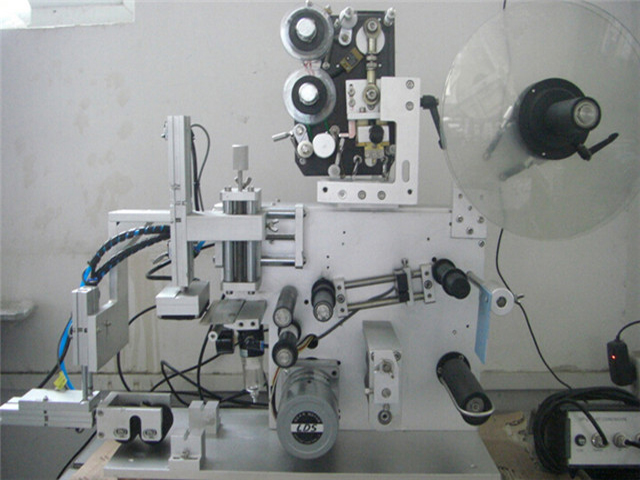

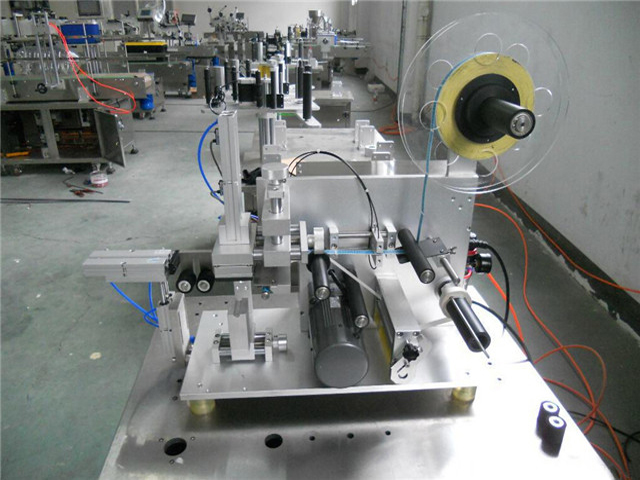

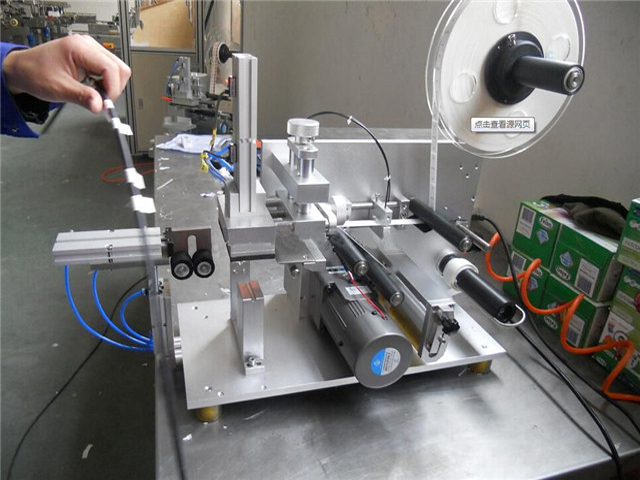

મેન્યુઅલ રાઉન્ડ સરફેસ વાયર લેબલીંગ મશીન વાયર વોટર પાઇપ, સ્ક્રુડ્રાઈવર વગેરે પર એડહેસિવ લેબલ અથવા એડહેસિવ ફિલ્મને અર્ધ-સ્વચાલિત લેબલીંગ પ્રાપ્ત કરે છે.

વાયર લેબલીંગ મશીન કેવી રીતે કામ કરે છે:

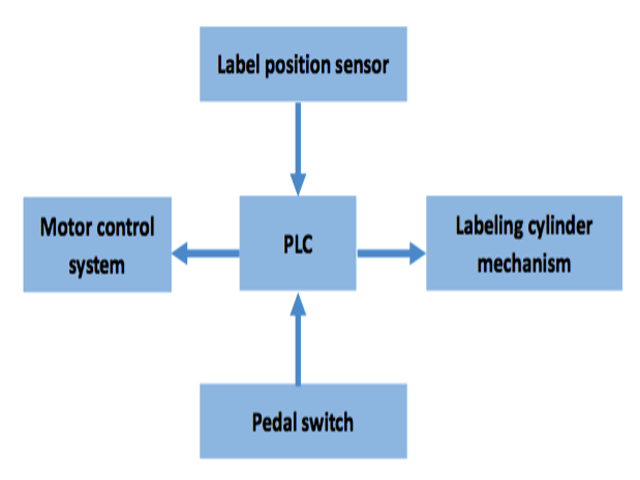

લેબલીંગ મશીન પીએલસી પર કોર તરીકે આધારિત છે, સિગ્નલ પ્રાપ્ત કરે છે અને તમામ સિસ્ટમના કામને નિયંત્રિત કરે છે. પેડલ સ્વીચને સ્ટેપિંગ કરતી વખતે, સિગ્નલ PLC ને મોકલવામાં આવશે અને પ્રોગ્રામના સેટ અનુસાર પ્રક્રિયા કરવામાં આવશે.

પછી સ્ટેપર મોટર કંટ્રોલ સિસ્ટમ પર શરૂ કરીને સ્ટ્રિપિંગ લેબલ અને ફીડિંગ લેબલની પ્રક્રિયાઓ પૂર્ણ કરો. તે જ સમયે, લેબલ પોઝિશન સેન્સર (જેને ઇલેક્ટ્રિક આંખ તરીકે પણ ઓળખવામાં આવે છે) હંમેશા લેબલ દ્વારા પસાર થતા અંતર પર ધ્યાન આપશે.

જ્યારે લેબલ પસાર થાય છે, ત્યારે સેન્સર તરત જ PLC ને સિગ્નલ મોકલશે. પછી PLC, પ્રોગ્રામ્સના સમૂહ અનુસાર, સ્ટેપર મોટર કંટ્રોલ સિસ્ટમને રોકવા માટે સિગ્નલ મોકલે છે અને લેબલિંગ સિસ્ટમ પર શરૂ થાય છે જેથી લેબલિંગની પ્રક્રિયા પૂર્ણ થઈ શકે.

કાર્યકારી સિદ્ધાંત

ટ્રાન્સમિશન સિસ્ટમ: સ્ટેપર મોટર ટ્રેક્શન મિકેનિઝમ અને મટિરિયલ રિસિવિંગ મિકેનિઝમને ચલાવતા સિંક્રનસ બેલ્ટ દ્વારા લેબલ્સને સ્ટ્રીપ કરવાની શક્તિ પ્રદાન કરે છે, જેથી કરીને લેબલ્સને સ્ટ્રિપિંગ કરી શકાય અને ગ્લાસિન બેકિંગ શીટને રિસાયક્લિંગ કરી શકાય.

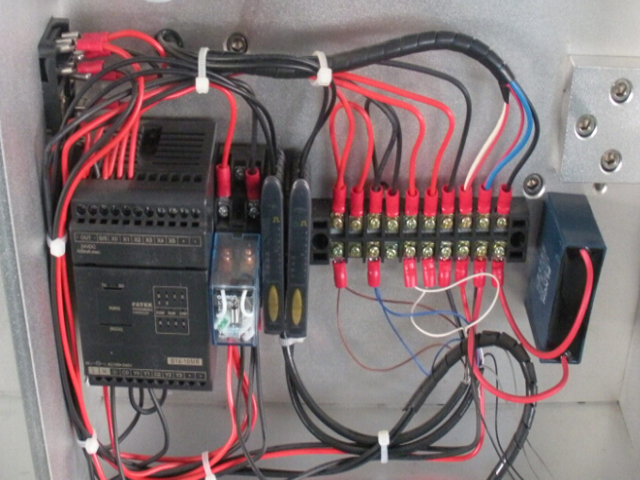

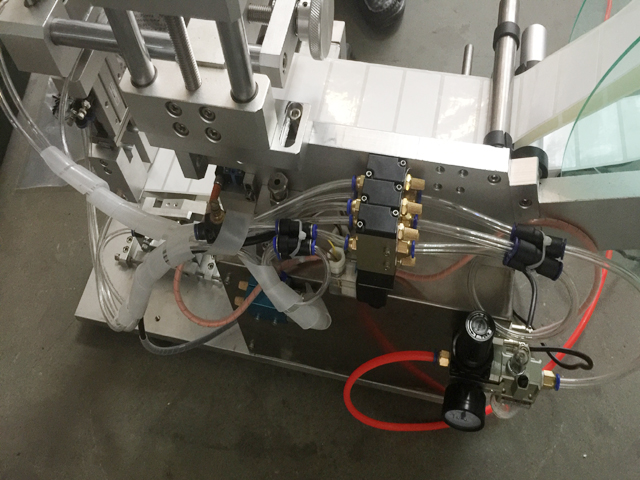

નિયંત્રણ સિસ્ટમ: આ મશીન ઇલેક્ટ્રિક અને ગેસનો ઉપયોગ કરીને નિયંત્રિત થાય છે. ઇલેક્ટ્રીક આઇ (SICK સેન્સર) અને પેડલ સ્વીચમાંથી સિગ્નલને પ્રોસેસિંગ માટે PLCમાં ટ્રાન્સફર કરવામાં આવશે, જેથી લેબલ્સ, લેબલિંગ અને ગણતરીની તમામ પ્રક્રિયાઓ પ્રાપ્ત કરી શકાય.

વાયર લેબલીંગ મશીનની એપ્લિકેશન:

ઉત્પાદન લાગુ: લાંબા રાઉન્ડ ઉત્પાદનો કે જે સપાટી પર કાગળ લેબલ અથવા ફિલ્મ લેબલ સાથે લેબલ થયેલ હોવું જ જોઈએ;

ઉદ્યોગો લાગુ: ઇલેક્ટ્રિક, દવા, પ્લાસ્ટિક, ઉદ્યોગો વગેરેમાં વ્યાપકપણે ઉપયોગ થાય છે.

વાયર લેબલીંગ મશીનની તકનીકી લાક્ષણિકતાઓ:

• નાની રચના ઓછી જગ્યા લે છે અને ખસેડવા અને લોડ કરવામાં સરળ છે.
• સારી લેબલીંગ ચોકસાઇ અને સ્થિરતા; સુઘડ, કોઈ સળ, કોઈ બબલ.
• તે વાપરવા અને સમાયોજિત કરવા માટે સરળ છે. નવા કામદારો સાદી તાલીમ બાદ તેનો ઉપયોગ અથવા તેને સરળતાથી ગોઠવી શકે છે.
• સ્થિર કામગીરી.

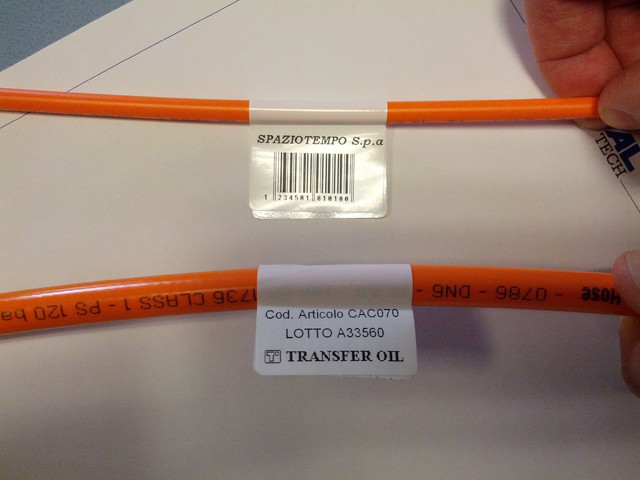

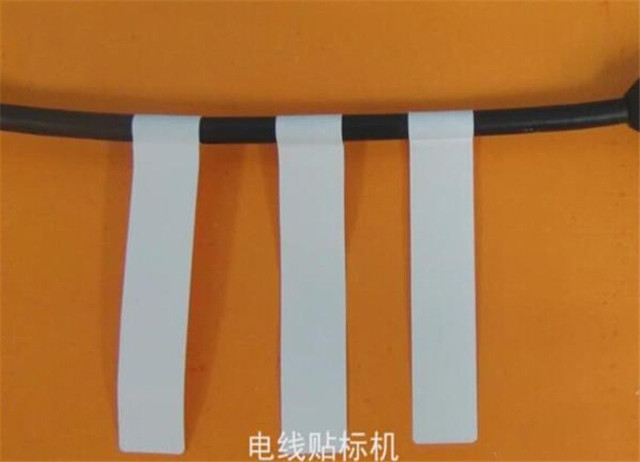

લેબલીંગ નમૂનાઓ
